研究的背景与问题

高效焊接技术对于高端海洋工程装备制造而言至关重要，特别是在特厚板的焊接方面，其效率与成本直接影响着整个行业的竞争力。当前，国内船舶海工企业在焊接工艺上仍主要采用小线能量多层多道方式，这种方式不仅效率低下，还面临着环境污染和成本高等诸多挑战。与此同时，国际领先钢铁企业如新日铁住金、JFE、浦项制铁等在特厚板及高效焊接技术方面已取得显著进展。国内企业在追赶过程中，主要面临以下三大难题：

随着船舶和海洋工程装备的日益大型化，对特厚板的线能量适应性、强度和韧性等要求也在不断提高。然而，研发超大线能量海洋工程用特厚板及其配套焊接工艺极具挑战性。特别是在超大线能量条件下，如何保持焊接热影响区的低温韧性成为了核心难题。同时，现有的气电立焊工艺也难以应对70mm以上的钢板焊接需求。

钢板厚度规格的增加带来了新的技术挑战。由于连铸坯和压缩比的限制，如何确保特厚板截面组织和力学性能的均匀性成为了开发超大线能量焊接用海工特厚板的关键瓶颈。

窄间隙MAG焊被视为提高特厚板焊接效率的有效途径。然而，这一技术在我国的船舶和海洋工程装备建造领域尚处于起步阶段。同时，窄间隙MAG焊接还存在诸如成形要求高、易产生侧壁未熔合缺陷、焊接工艺窗口狭窄以及坡口加工精度要求高等技术难题亟待解决。

针对以上问题，鞍钢等六家单位依托各自优势，通过“基础研究+关键技术+焊接装备及配套工艺+应用示范”的系统性攻关工作，力求在超大线能量海工钢研制和智能高效焊接技术方面取得突破性进展。该项目不仅旨在提升我国船舶海工行业的技术水平，更致力于推动企业核心竞争力的进一步增强。

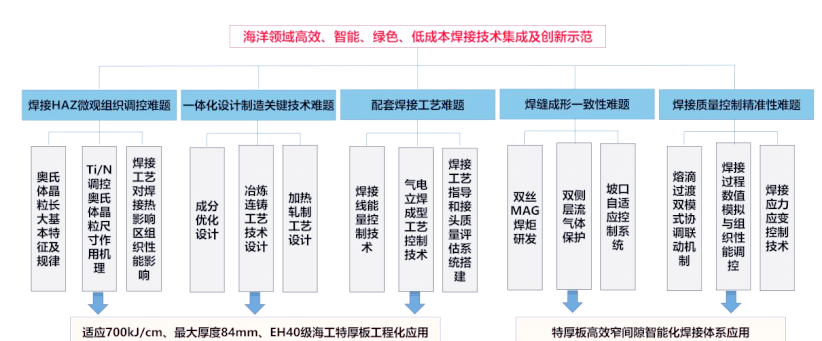

本项目以用户需求为导向，从材料和工艺双重维度出发，制定了切实可行的解决方案。通过深入探索微观组织调控、一体化制备技术、专用焊接工艺、焊缝成形控制以及焊接质量精细化管理等多个方面，我们进行了全面的技术攻关。这些努力最终取得了显著成效，大幅提升了海洋装备制造业的焊接效率。

关键创新性成果

超大线能量焊接用钢的奥氏体晶粒长大控制技术
在超大线能量焊接过程中，焊接热影响区的高温停留时间延长，导致奥氏体晶粒显著粗化。为了研究这一问题，我们采用了高温共聚焦显微镜，对焊接热影响区的晶粒长大过程及相变进行了原位观察。通过这些实验，我们建立了奥氏体晶粒长大的数学模型，明确了热影响区组织转变的关键温度，并深入探讨了微合金元素和工艺参数对热影响区组织、以及M-A组元数量和尺寸的影响。

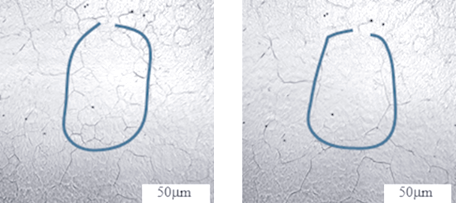

在超大线能量焊接过程中，奥氏体晶粒的合并与长大是一个复杂的现象。为了深入探究这一过程，我们利用高温共聚焦显微镜对焊接热影响区的晶粒进行了实时观察。实验结果显示，随着焊接热循环的进行，奥氏体晶粒逐渐合并，尺寸不断增大。这一观察结果为我们进一步理解焊接过程中的组织转变提供了重要的依据。
在高温环境下，奥氏体晶粒的长大是通过晶界的移动来实现的。为了有效控制这一过程，需要借助在高温下能够稳定存在的第二相粒子来钉扎晶界。TiN作为一种常用的第二相粒子，在奥氏体晶粒的长大过程中发挥了显著的细化作用。我们系统研究了Ti、N的含量以及Ti/N比对焊接热影响区组织和性能的影响，从而确定了在多元微合金化条件下的合理Ti/N控制准则。这一研究成果为我们提供了冶金全流程微观组织调控的工艺技术，该技术兼顾了高强度、耐低温以及高效焊接等多种性能需求。

完善的超大线能量焊接用钢一体化设计制造技术

在低碳复合Nb-Ti微合金化成分设计的基础上，我们通过优化Cu、Cr、Ni等强化元素和韧性元素的配比，确保了超大线能量焊接的性能。这形成了大线能量系列用钢的成分设计准则，使得母材和热影响区都能保持良好的强韧性配合。
通过转炉的合金成分粗调、LF精炼处的精确调整，以及在RH精炼处完成的钛微合金化及定量吹氮等工艺措施，我们成功保证了产品的性能。这解决了Ti、N和Ti/N三个关键指标的综合调控难题，实现了高效稳定生产。在连铸工序中，我们全程保护浇注并采用轻压下技术，进一步优化了产品性能。

轧制阶段，我们运用计算机模拟技术和精确低温加热技术，有效抑制了奥氏体晶粒的长大，并减少了氧化铁皮的产生，从而确保了钢坯的高质量。在超大线能量焊接用厚板的轧制过程中，我们通过合理的压下道次和单道次压下量，确保了变形深入到板坯中心，有效破碎了铸态组织。此外，我们还确保了足够的累积变形量，使得奥氏体在未再结晶区的轧制总变形量不低于50%。

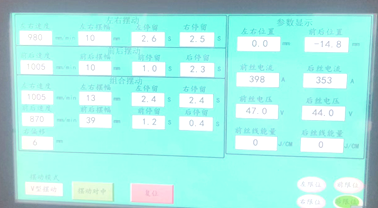

通过冶炼、连铸、轧制工艺的集成调控，我们形成了特厚板截面性能的均匀性技术，进一步解决了低碳设计下的强韧性匹配、组织均质化和性能稳定化等关键问题。此外，我们还开发了双丝气电立焊的“十字摆动”工艺技术和装备集成，以及气电立焊工艺指导和接头性能评价系统，成功解决了大厚度双丝气电立焊的工艺瓶颈。

线能量作为焊接工艺设计的基础和影响焊接接头性能的重要因素，其控制至关重要。我们通过大量的工艺试验发现，焊接线能量与坡口截面积呈线性相关关系，其中板厚是最大影响因素。通过合理的坡口设计和工艺调整，我们成功实现了气电立焊对84mm钢板的单道焊接，从而获得了高熔敷率和高质量的焊缝。

高效窄间隙MAG全位置智能化焊接装置的研发

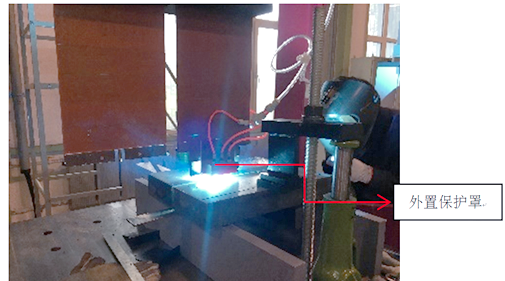

针对坡口深度在100-400mm范围内的稳定焊接需求，我们成功研发了窄间隙双丝MAG焊炬。该焊炬以摆动电弧和双侧层流气体保护为核心技术，有效解决了侧壁熔合困难和气体保护不足等焊接难题，从机械设计层面进行了创新与优化。

为了更好地满足用户需求，我们针对高效窄间隙MAG智能化焊接的应用适应性进行了深入研究。特别关注了用户普遍反映的坡口加工精度问题，因为窄间隙坡口的凹凸变化会直接影响整体接头的焊接质量。为此，我们结合激光传感技术与焊接传热与填充特性，设计出一种能识别大深宽比窄间隙坡口焊缝特征并自适应反馈调节的系统。这样，即使在坡口加工质量较差的情况下，也能确保焊缝成形的一致性和质量控制的精确度。

高效窄间隙MAG焊接缺陷消除与成形调控技术

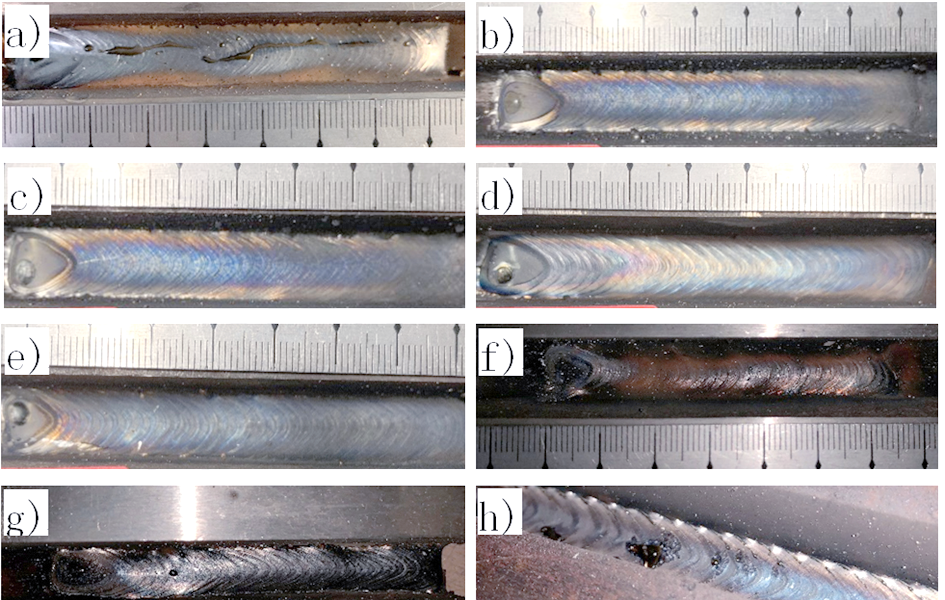

在窄间隙MAG焊接过程中，焊丝在坡口空间位置的改变会引发电弧形态和焊接电流的变化，进而影响熔滴过渡。为了解决这一问题，我们深入分析了熔滴过渡的特征，并建立了电弧摆动与熔滴过渡双模式的协调联动机制。这一机制确保了侧壁熔合和多位置熔池流淌的精准控制，从而有效消除了焊接缺陷并优化了成形质量。

针对窄间隙MAG焊接中因间隙过小导致的后期无法修复的难题，我们深入研究了超大厚度高强度全位置海洋用钢的窄间隙MAG焊接工艺窗口。通过建立工艺参数、焊缝成形、组织演变与焊缝缺陷之间的内在联系，我们利用温度场和应力场的有限元模型，探讨了焊接工艺、坡口形状以及焊道顺序等因素对侧壁熔深、下凹程度以及焊缝高度的影响规律。经过对三维模拟数据的细致分析，我们确定了相对合理的焊接参数，为下一步的实际焊接论证奠定了坚实基础，从而找到了适用于超大厚度窄间隙智能焊接的合适工艺窗口。

在窄间隙MAG焊接过程中，由于坡口狭长且对变形敏感，轻微的变形就可能导致间隙变化，进而影响焊枪进入坡口，特别是在异种钢焊接时更为显著。因此，研究应力应变控制技术显得尤为重要。我们通过考察坡口顶部间隙值的变化，简单分析了窄间隙MAG焊填充道数对坡口角变形的影响，从而明确了顶部收缩量与填充道数之间的关联，确保了焊接过程的顺利进行。
在窄间隙MAG焊接过程中，坡口角变形是一个需要特别关注的问题。为了深入探讨这一问题，我们分别考察了坡口在无约束和有约束两种状态下的变形情况。通过对比实验，我们发现采用焊接筋板对坡口进行约束可以有效减小角变形，从而提高焊接的质量和稳定性。这一发现对于优化窄间隙MAG焊接工艺具有重要意义。
除此之外，窄间隙MAG焊在制造大厚壁结构时，必须深入了解多层单道焊过程中坡口的变形规律，以预防潜在问题。通过采用双面对称焊接、内嵌钢块或引/收弧装置、锤击热处理等综合方法，可以有效控制焊接接头的变形和开裂。

应用情况与效果

针对国家海洋强国战略和海洋工程装备高效建造的需求，鞍钢联合钢铁研究总院等多家单位，经过6年的努力，从材料和工艺两方面提出了全面的技术方案。这包括开发适应超大线能量焊接的钢铁产品，以及研发厚板窄间隙MAG焊接工艺和智能装备。

在材料方面，成功设计出适合超大线能量焊接的高性能钢铁材料，并研制出EH40以下级别的全系列大线能量焊接海洋用钢板。这些钢板不仅性能优异，达到高强度、高韧性、特厚规格，还具备良好的焊接性能，尤其适应大线能量焊接。此外，鞍钢还成为全球首家生产适合700kJ/cm焊接线能量的海洋用钢的钢铁企业。

在工艺方面，鞍钢研究院焊接实验室完成了全系列同/异种超大厚度窄间隙MAG装备及工艺的研发。这些装备和工艺不仅性能卓越，如高强度、高韧性、特厚规格等，还显著提高了焊接效率和降低了生产成本。与传统手工焊接相比，其效率提高了1-30倍，成本下降了20-70%，为海洋工程装备的高效化建造提供了强有力的支持。
2017年，68mm与84mm厚的EH40-W600钢材，经过沪东中华造船有限公司的严格评定，其焊接性能表现出色，完全符合相关技术指标，并成功应用于实际船舶中，这是国内首次的实船应用。2018年，鞍钢与大连船舶重工有限公司达成合作，输出EH40以下级别的窄间隙焊接工艺，并编制了详细的焊接工艺指导手册，确保焊接性能满足船级社的标准。此次技术输出标志着鞍钢高效焊接技术的首次商业化应用，展现了广阔的技术贸易前景。2019年，鞍钢继续向中船重工716所提供技术支持，成功完成了窄间隙MAG焊接工艺的评定，效果显著。2020年，该技术又成功输出至渤海造船厂有限公司和中船广西船舶及海洋工程有限公司，同样取得了良好的工艺评定结果，为两家公司提供了创新的示范。此外，针对中集海洋工程研究院关于150mm以上超大厚度齿条钢的窄间隙工艺研究需求，鞍钢自主研发了双U窄间隙应力控制与工艺，并成功向中集输出技术，并通过了严格的技术评定。自2022年起，六个钢级的大线能量焊接用钢板已通过国际船级社的认证，并开始批量供货给大连船舶重工有限公司，助力该公司建造的16000TEU大型集装箱船的关键周期较原计划缩短了18%。
